Studio Trio  Live — Kit 3 câmeras PTZ 20x PRO para podcast com switcher de video 4X HDMI | RTMP PTZ SW1 CONFERENCE

O Studio Trio Live é o kit de mais alto nível para estúdios de podcast e videocast que querem produção de três câmeras sem computador de transmissão. Três câmeras Mini PTZ 20x PRO cobrem todos os ângulos do set — plano aberto, dois apresentadores individualmente — enquanto o Switcher SW1 CONFERENCE centraliza o corte, o controle PTZ, a gravação e o stream, tudo em um único painel.

Com as duas entradas livres do SW1, é possível conectar um notebook com apresentação de slides e um player de mídia para vinhetas — criando uma produção completa de 5 fontes simultâneas sem nenhum computador adicional para transmissão.

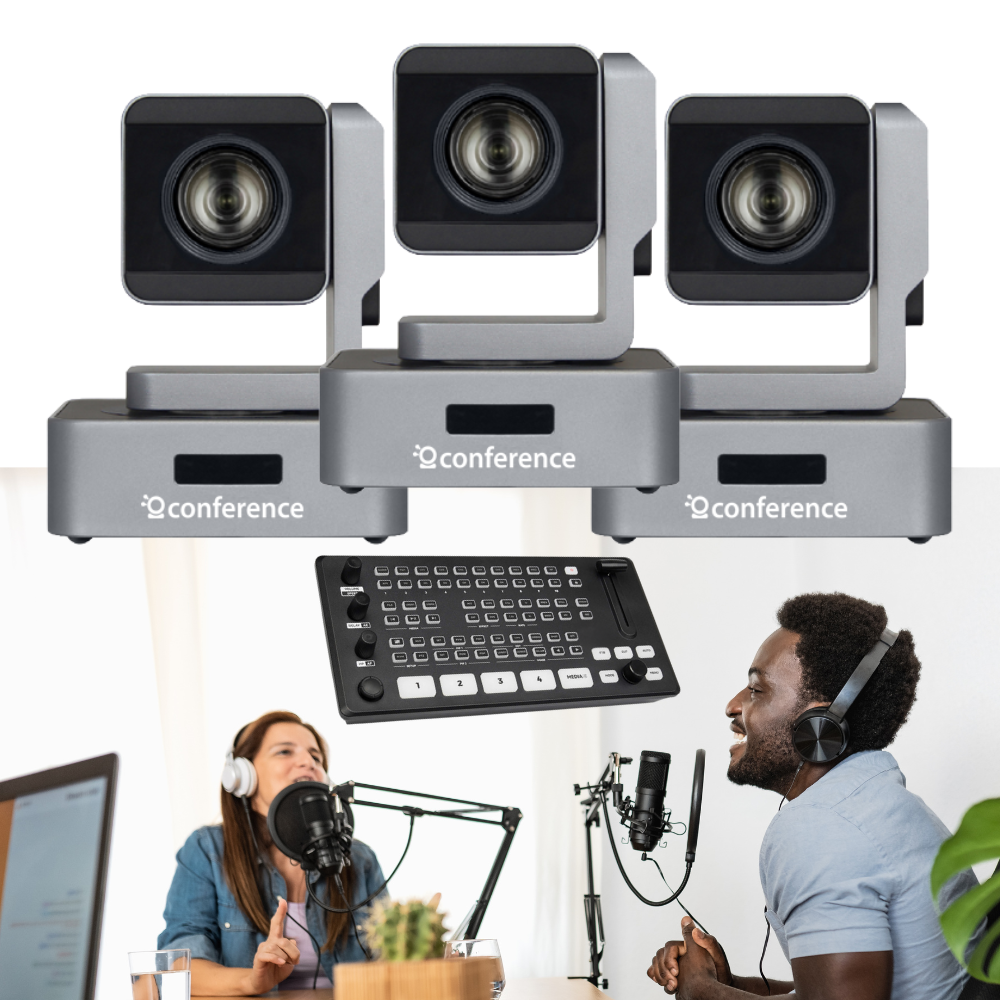

O que está incluído:

• 3 Câmeras Mini PTZ 20x PRO — Full HD 1080p 60fps, saídas HDMI / 3G-SDI / USB 3.0 / IP NDI
• 1 Switcher SW1 CONFERENCE — 5 entradas, joystick PTZ integrado, streaming RTMP dual, gravação USB

⬇PARA DOWNLOAD ⬇

MANUAL DA CÂMERA PTZ

Principais Características da Câmera PTZ:

Sensor CMOS Exmor de 1/2.8" com 3.27 Megapixels: A câmera PTZ possui um sensor CMOS Exmor de 1/2.8" com 3.27 Megapixels que captura imagens e vídeos com alta resolução e detalhes.

Zoom óptico de 20x: O zoom óptico de 20x permite que você aproxime a ação e capture detalhes com clareza.

Ângulo de visão amplo: O ângulo de visão amplo de 2.9° (T) a 60.2° (W) permite que você capture uma ampla cena em uma única imagem.

Lente: f=4.7mm - f=94mm / f=1.6(W) - f=3.5(T) oferece alta qualidade de imagem e desempenho em diversas condições de iluminação.

Resolução de vídeo Full HD 1080p 60fps: A câmera PTZ grava vídeos em resolução Full HD 1080p a 60fps, garantindo imagens nítidas e fluidas.

Formato de vídeo H.264, H.265 e MJPEG: A câmera PTZ suporta os formatos de vídeo H.264, H.265 e MJPEG, permitindo que você escolha o formato que melhor se adapta às suas necessidades.

Interface de saída de vídeo: A câmera possui interfaces de saída de vídeo HDMI / USB 3.0 / 3G SDI/ REDE IP (NDI|HX), permitindo que você conecte-a a diversos dispositivos.

Controle remoto: A câmera PTZ vem com um controle remoto que permite que você controle as funções da câmera à distância.

Especificações técnicas da Câmera PTZ:

• Sensor de imagem: 1/2.8" CMOS

• Pixel efetivo: 3.27 MP

• Lente: f=4.7mm - f=94mm

• Campo de Visão Horizontal: aprox 60.2°

• Taxa de quadros: 1080P60/50/30/25, 1080I60/50/30/25, 720P60/50

• Ganho: automático/manual (0 a 48dB)

• Taxa de quadros: 60 fps

• Zoom óptico: 20x

• Ângulo de rotação horizontal: -178° ~ +178°

• Ângulo de rotação vertical: -30° ~ +90°

• Temperatura de operação: -10°C ~ 50°C

• Abertura: f=1.6(W) - f=3.5(T)

• Iluminação mínima: 0.05 lux / 0.095 lux

• Saídas de vídeo: HDMI / USB 3.0 / SDI / REDE-IP (NDI|HX)

• Voltagem: DC 12v

• Consumo de energia: 12W

• Protocolo: VISCA, PELCO-D/PELCO-P, Visca Over IP, ONVIF

• Comunicação de controle: RS232 / RS485 / LAN RJ45

• Configuração de endereço: 1~255

• Presets: 255

• Peso: 1,4Kg

• Dimensões: 120mm x 120mm x 145mm

• Controle remoto: Incluído

• Montagem em parede / teto / Tripé: Suporta

O que é o SW1 CONFERENCE? O SW1 CONFERENCE é um switcher de transmissão ao vivo multifuncional com hardware de streaming integrado. Ele substitui o conjunto formado por computador + placa de captura + software de transmissão + controle PTZ separado, centralizando todas essas funções em um único equipamento portátil.
Quantas câmeras PTZ o SW1 CONFERENCE controla? O joystick integrado do SW1 controla até 5 câmeras PTZ via VISCA over IP. Nos kits Church Duo Live (2 câmeras) e Church Trio Live (3 câmeras), ainda sobram entradas livres para conectar computador com slides ou mídia USB.
Como as câmeras PTZ se conectam ao SW1 CONFERENCE? As câmeras PTZ 20x Church IP se conectam ao SW1 pela rede local via NDI. É necessário um switch de rede para conectar câmeras e SW1 no mesmo ambiente. O SW1 detecta as câmeras automaticamente como entradas disponíveis.
O SW1 CONFERENCE precisa de computador? Não. O SW1 possui hardware de streaming integrado e opera de forma totalmente autônoma. Para transmitir, basta conectar à internet por cabo de rede ou Wi-Fi, configurar o endereço RTMP da plataforma no painel web e iniciar. O computador é opcional — pode ser conectado como uma das cinco entradas para exibir slides ou apresentações.

Principais Características do Switcher SW1 CONFERENCE

Controle de câmeras PTZ integrado: O joystick físico do SW1 CONFERENCE controla até 5 câmeras PTZ via VISCA over IP — sem precisar de um controle PTZ separado. Pan, tilt, zoom e presets diretamente no painel do switcher.

5 entradas de vídeo com suporte a 4K: O SW1 aceita cinco fontes de vídeo simultaneamente. Duas delas suportam sinal 4K. Compatível com câmeras UVC via USB 3.0, NDI, SRT e RTMP como entradas remotas — conecte câmeras PTZ, computadores com slides ou feeds externos na mesma produção.

Streaming dual via Ethernet e Wi-Fi: Hardware de streaming integrado transmite simultaneamente para dois destinos via RTMP — YouTube e Facebook ao mesmo tempo, por exemplo — sem computador e sem software de terceiros. Basta inserir o link RTMP e a chave de stream no painel web do SW1.

Gravação local em USB e HD externo: Grava o sinal de programa diretamente em pen drive USB ou HD externo conectado ao equipamento, em paralelo à transmissão, sem afetar a qualidade do stream.

Saídas HDMI duplas para monitoramento: Uma saída HDMI exibe o sinal de programa (PGM) e outra exibe o multiview — visão de todas as entradas simultaneamente — para monitoramento completo da produção em dois monitores.

Lower Third dinâmico e Chroma Key: Suporte a overlays de texto dinâmicos (lower thirds) e chroma key de nível broadcast com seletor de cor automático — ideal para apresentações com fundo virtual ou identificação de palestrantes.

Player de mídia integrado: Reproduz vídeos e imagens diretamente de um pen drive USB como fonte de entrada — vídeos institucionais, vinhetas de abertura e logomarcas sem precisar de computador adicional.

Controle via navegador web: Servidor web integrado permite operar e configurar o SW1 pelo navegador de qualquer dispositivo na mesma rede — tablet, celular ou computador.

Tela vertical e horizontal: Suporte a orientação de tela vertical (9:16) e horizontal (16:9), ideal para transmissões em formato Reels ou Stories no Instagram sem adaptação de câmera.

Especificações Técnicas do SW1 CONFERENCE

• Entradas de vídeo: 5 canais (2 com suporte a 4K)

• Entradas remotas: NDI, SRT, RTMP

• Câmeras UVC: Compatível via USB 3.0 (plug & play, sem conversor)

• Saídas: 1x HDMI PGM + 1x HDMI Multiview

• Streaming: RTMP dual simultâneo via Ethernet e Wi-Fi

• Controle PTZ: Joystick integrado via VISCA over IP — até 5 câmeras

• Gravação: USB Flash Disk e HD externo

• Overlay: Lower Third dinâmico — múltiplas camadas

• Chroma Key: Sim — seletor de cor automático, controle de borda e ponto

• Player de mídia: Reprodução direta de USB (formatos de vídeo e imagem JPG/PNG)

• Controle remoto: Servidor web integrado — acesso pelo navegador

• Transições: FADE, WIPE, DIP e DVE — duração ajustável (0,5 / 1 / 1,5 segundo)

• Orientação de tela: Vertical (9:16) e horizontal (16:9)

• Monitoramento de áudio: Saída para fone de ouvido — monitoramento em tempo real de qualquer canal

• Atualização de firmware: Porta USB Tipo-C
